製品カタログ

小型軽量 厨房排気用脱臭ユニット KCU

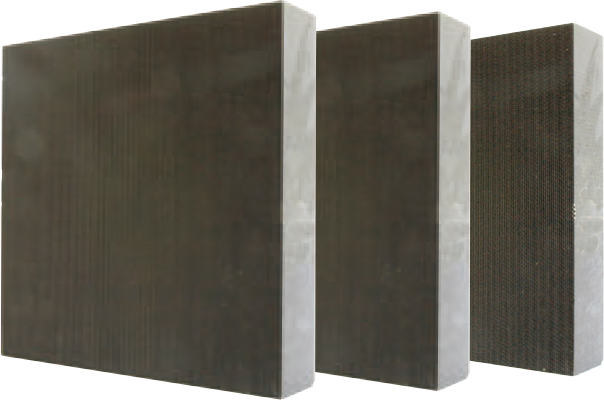

フィルター単体仕様

調理臭を80%カット!

  • 形式 KCU
    寸法 300mm×300mm×60mm厚
    重量 1kg
    材質 ・セラミック基剤
    ・金属系触媒
    ・高性能無機吸着剤
  • 小型軽量 厨房排気用脱臭ユニット KCU

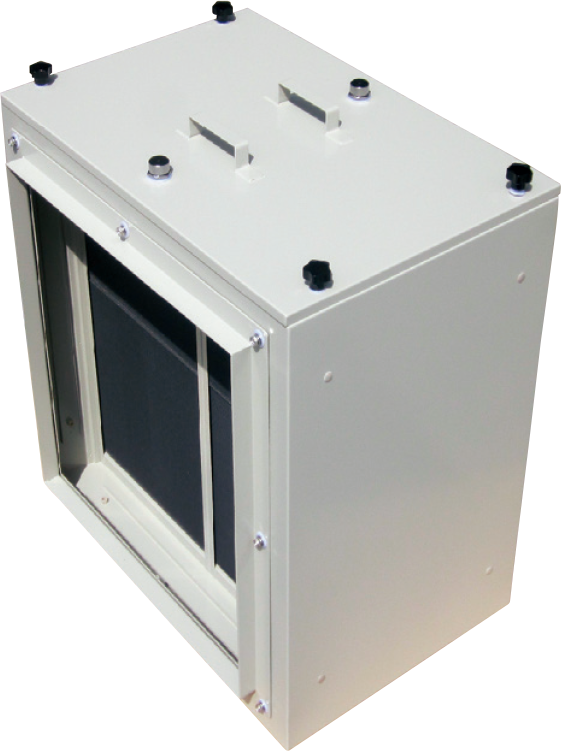

  • ユニット写真

    小型軽量 厨房排気用脱臭ユニット KCU
  • ユニットフロー図

    小型軽量 厨房排気用脱臭ユニット KCU

特長

  • 火災安全性火災安全性

    フィルター本体は無機物で構成されており、活性炭等の燃焼性のある有機物を含まない、火災安全性に配慮した製品です。※1, ※2

    ※1 一般財団法人 日本建築総合試験所(殿)に委託して実施した、同試験所が制定する「防耐火性能試験・評価業務方法書」のうちの「4.10不燃性能試験・評価方法」に基く発熱性試験において、下記の結果が得られております。

    発熱性試験結果

    項目 結果(試験体 A/B/C) 判定基準/備考
    発炎時間(秒) 発炎せず
    総発熱量(MJ/m2 0.8/1.9/0.6 8MJ/m2以下であること
    最高発熱速度(KW/m2 5.61/5.65/6.89 10秒以上継続して200kW/m2を超えないこと
    裏面に達する亀裂・穴 ※試験対象外 弊社注)貫通孔のあるハニカム構造のため

    ※2 油分を含む排気脱臭の場合は油分そのものに引火・燃焼する恐れがあるため、フィルター及びチャンバー内の過度の付着・堆積には十分な配慮が必要です。

  • 高性能高性能

    金属系触媒+高性能無機吸着剤で80%以上の脱臭性能を達成しました。

  • 長寿命長寿命

    臭気成分の吸脱着作用により、優れた脱臭性能を長期間維持することが可能です。また、その耐用期間は臭気成分及び油分等の負荷状況により変わりますが、概ね6ケ月~2年がフィルター交換の目安となります。※3

    ※3 過度な油分の付着は、脱臭性能のみならず上記※2に示すように火災安全性にも影響を及ぼしますので、油分を多く含むと想定される厨房等の排気脱臭の場合は、 グリスフィルターの他、油分捕集器材の併用と、状況に応じたフィルターの定期交換を推奨いたします。

  • ユーティリティー不要ユーティリティー不要

    吸着方式なので、給排水、電力供給は必要ありません。

  • 低圧損・コンパクト設計低圧損・コンパクト設計

    ハニカム形状で大表面積を有し、低圧損設計です。コンパクト設計で設置が簡単でフィルター交換も容易です。
    床置、壁掛、天吊の設置が可能です。

脱臭メカニズム

吸着剤による吸脱着作用

微細孔を有する高性能無機吸着剤が、さまざまな大きさの臭気分子を効率よく吸着します。臭気高負荷時に捕捉した成分を低負荷時に徐々に脱離させる効果により、フィルター通過後の排気のにおいを低いレベルで平準化します。

吸着剤による吸脱着作用

触媒分解作用

吸着した臭気成分を触媒分解作用により、無臭・低臭の成分とします。

触媒分解作用

性能データ

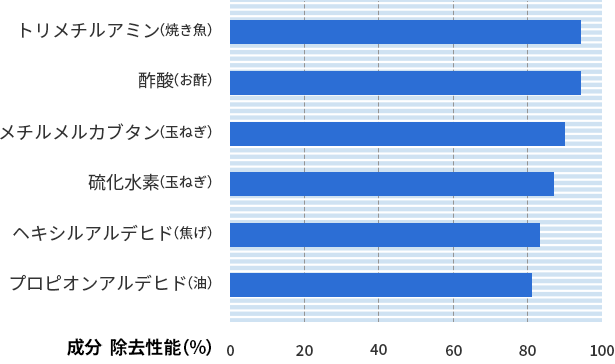

  • 各臭気成分の除去性能

    単一成分を濃度5ppm通気脱臭装置出口の濃度を測定し、下式にて性能を算出。
    性能(%)=100 ×(入口濃度 ー 出口濃度)/入口濃度

    各臭気成分の除去性能

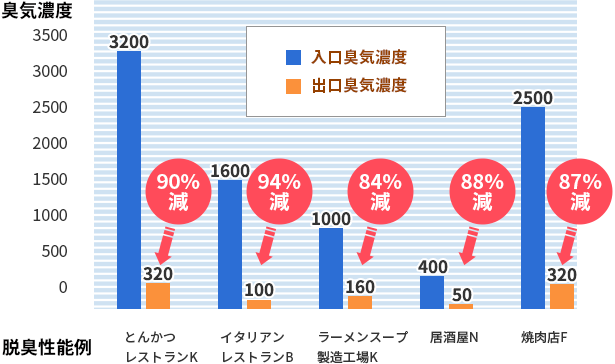

  • 臭気性能実例

    実地にて脱臭装置の入口と出口の臭気を採取。三点比較式臭い袋法で臭気濃度を測定。

    臭気性能実例

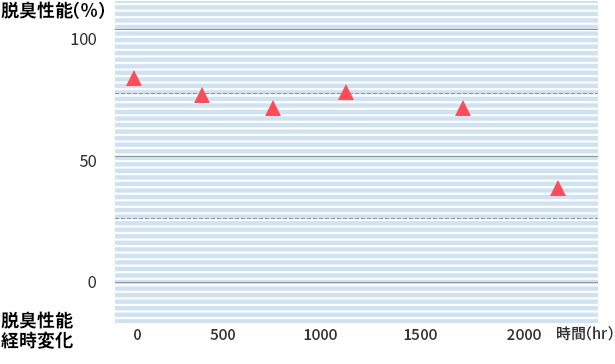

  • 性能経時変化実例

    性能経時変化実例

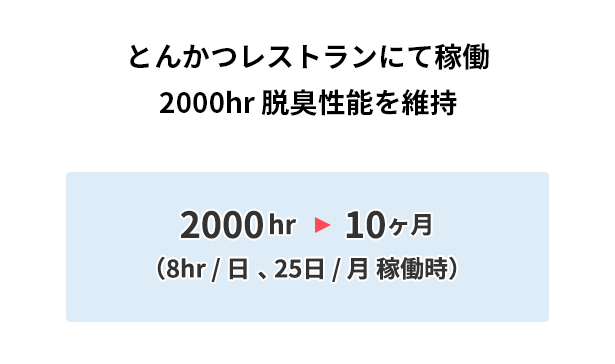

  • その他実例

    その他実例

ユニット基本仕様

形式 処理風量
(CMH)
フィルター
数量
外形寸法(mm) 重量
(kg)
圧力損失
(Pa)
高さ 長さ
1K-22 1,000 4 625 340 474 14 40
2K-42 2,000 8 625 660 474 31 40
3K-43 3,000 12 625 660 614 36 100
2KW-82 4,000 16 1,250 660 474 69 40
3KW-83 6,000 24 1,250 660 614 77 100
2KM-162 8,000 32 1,316 1,250 474 134 40
3KM-163 12,000 48 1,316 1,250 614 150 100

※仕様・寸法は予告なく変更する場合があります。

設置写真

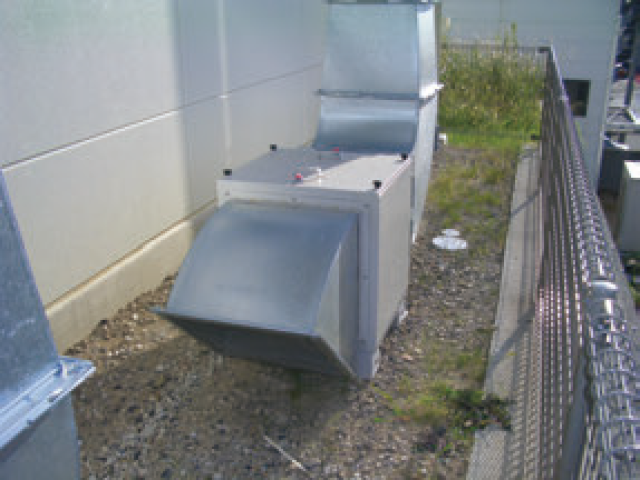

  • 床置

    床置

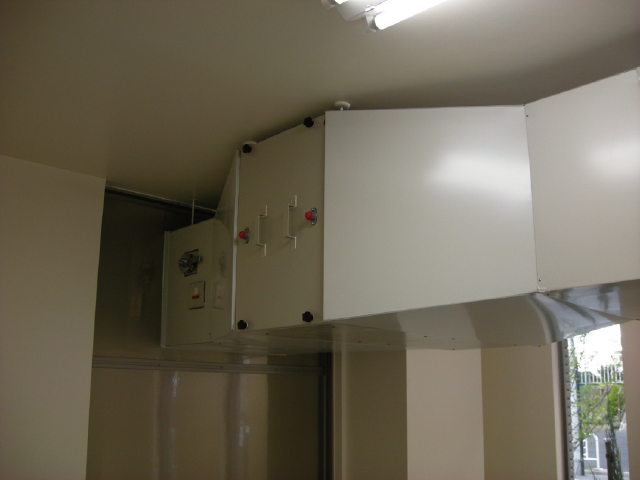

    天吊

    天吊

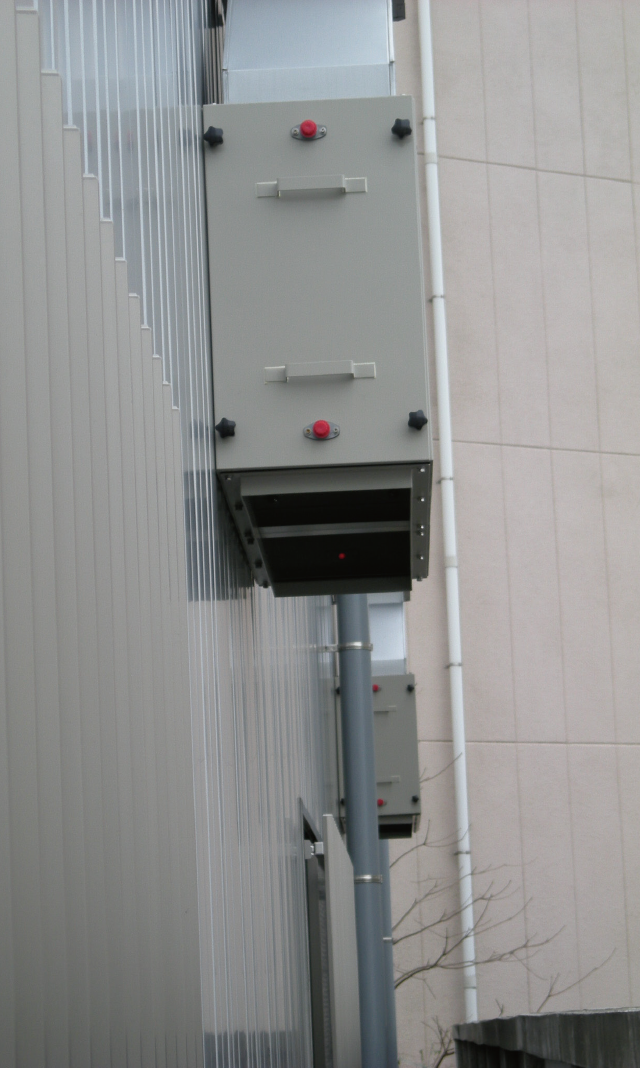

  • 壁掛

    壁掛
